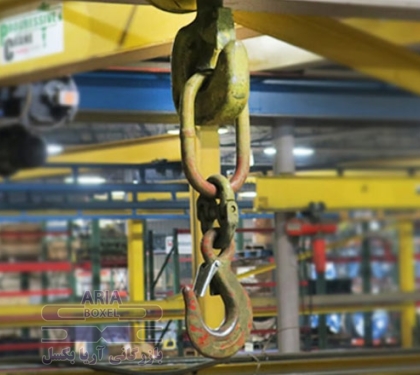

حلقه اسلینگ

تناژ حلقه اسلینگ در اسلینگ های چند شاخه چگونه انتخاب می شود؟

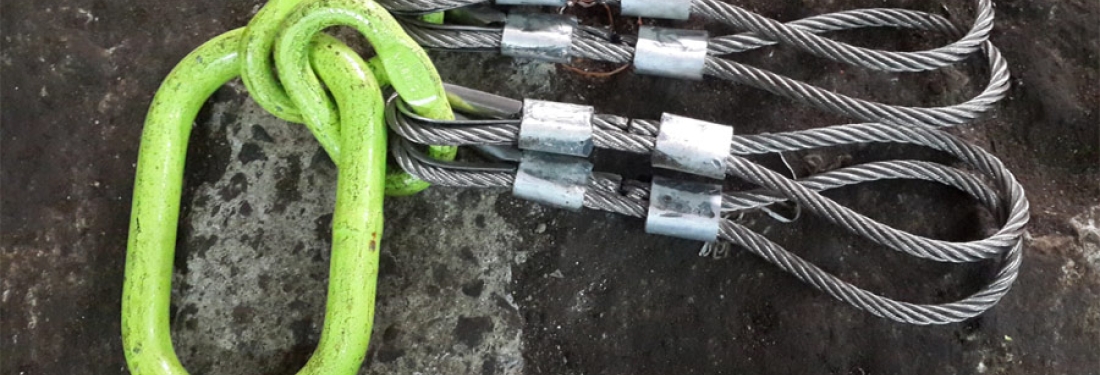

انتخاب تناژ حلقه اصلی (Master Link) در اسلینگ های چند شاخه (Multi-leg Slings) تابع قوانین مهندسی دقیقی است که مهم ترین آنها ضریب زاویه (Angle Factor) و ضریب توزیع نامتعادل بار می باشد. هنگامی که از اسلینگ دو شاخه یا چهار شاخه استفاده می شود، بار کل بین شاخه ها تقسیم می گردد. اما این تقسیم تنها زمانی برابر است که زاویه هر شاخه نسبت به عمود یکسان باشد (مثلاً همه شاخه ها 30 درجه با عمود). حلقه اصلی باید حداقل توانایی تحمل بیشترین نیروی اعمال شده توسط یک شاخه را داشته باشد نه مجموع بار. به عنوان مثال برای اسلینگ دو شاخه با زاویه 60 درجه بین دو شاخه (30 درجه هر شاخه با عمود)، هر شاخه 57.7 درصد بار کل را تحمل می کند. بنابراین حلقه اصلی باید برای 60 تا 70 درصد بار کل طراحی شود نه 100 درصد. استاندارد ASME B30.9 توصیه می کند حلقه اصلی دارای ضریب ایمنی 5 به 1 نسبت به بار کاری مجاز (WLL) کل اسلینگ باشد. به عبارت دیگر اگر WLL کل اسلینگ دو شاخه 4 تن است، حلقه اصلی باید حداقل برای 4 تن طراحی شود زیرا حلقه نقطه اتصال همه نیروهاست. اما در عمل حلقه اصلی را 20 تا 30 درصد قوی تر از مجموع shاخه ها می سازند تا افت ناشی از زاویه و عدم تعادل را جبران کند.

روش دقیق محاسبه تناژ مورد نیاز حلقه اصلی شامل دو مرحله است. مرحله اول: محاسبه حداکثر نیروی وارد بر حلقه که برابر است با (بار کل تقسیم بر تعداد شاخه های مؤثر) ضربدر (ضریب زاویه) ضربدر (ضریب عدم تعادل). ضریب زاویه = 1 تقسیم بر کسینوس زاویه شاخه با عمود. برای زاویه 45 درجه ضریب زاویه 1.414 می باشد. ضریب عدم تعادل برای اسلینگ دو شاخه 1.2 و برای اسلینگ سه و چهار شاخه 1.5 در نظر گرفته می شود. مرحله دوم: انتخاب حلقه از جدول استاندارد با بار کاری مجاز حلقه (Master Link WLL) که حداقل برابر نیروی محاسبه شده باشد. به عنوان مثال: بار 3 تن با اسلینگ دو شاخه با زاویه 45 درجه. نیروی هر شاخه = 3 تقسیم بر 2 برابر 1.414 = 2.12 تن. با ضریب عدم تعادل 1.2 = 2.54 تن. بنابراین حلقه اصلی باید حداقل WLL برابر 2.5 تن داشته باشد. مهم است که حلقه اصلی همیشه قوی ترین بخش اسلینگ باشد زیرا شکست آن به معنای رها شدن همه شاخه هاست. همچنین حلقه اصلی باید از جنس فولاد آلیاژی با گرید 80 یا 100 بوده و دارای گواهی تست 2.5 برابر WLL باشد. هرگز از حلقه های تقلبی یا جوش داده شده دستی استفاده نکنید زیرا نقطه تضعیف شونده در تنش‌های چند محوره هستند.
